Проектирование надежных электросетей для предприятий: как правильно выбрать инверторы питания

Как обеспечить стабильность энергоснабжения на производстве: выбор инверторов питания

Сбой в электроснабжении на производственном объекте может обернуться простоем, потерей данных, повреждением оборудования и, как следствие, значительными финансовыми убытками. Для предприятий, зависящих от непрерывного технологического процесса — от пищевой промышленности до металлургии, — стабильность напряжения и качество электроэнергии не просто важны, они критичны. В условиях, когда внешняя сеть не всегда соответствует требованиям по стабильности, инверторы питания становятся не дополнением, а ключевым элементом архитектуры внутренней электросети. Они не только преобразуют постоянный ток в переменный, но и обеспечивают защиту от перепадов напряжения, искажений формы сигнала и обрывов питания.

Многие компании подходят к выбору инверторов формально, ориентируясь на мощность и цену. Однако такой подход чреват системными ошибками. Недостаточно просто установить блок бесперебойного питания с инвертором — важно понимать, как оборудование будет работать в условиях реальной нагрузки, при пусковых токах, при нелинейных потребителях, при возможных авариях в сети. Выбор инвертора — это часть комплексного проектирования энергосистемы, где учитываются тип нагрузки, режимы работы, требования к времени автономии, уровень электромагнитных помех и климатические условия эксплуатации.

На практике часто встречаются ситуации, когда инвертор, рассчитанный на офисное оборудование, подключают к промышленному станку. Результат — перегрев, ложные срабатывания защиты, преждевременный выход из строя. Или, например, при проектировании резервного питания для серверной комнаты не учитывают искажение формы выходного напряжения (так называемую модифицированную синусоиду), что приводит к нестабильной работе чувствительного оборудования. Эти ошибки возникают не из-за отсутствия технических решений, а из-за непонимания принципов совместимости и долгосрочных последствий компромиссов.

Правильный выбор инвертора питания — это не разовая закупка, а стратегическое решение, влияющее на надежность, безопасность и экономическую эффективность всего предприятия. Оно требует анализа нагрузки, понимания архитектуры электросети и знания технических характеристик оборудования. В этом контексте важно не просто приобрести устройство, а изучить оборудование, соответствующее реальным условиям эксплуатации. Подбор подходящих решений возможен на ресурсе: https://eicom.ru/catalog/optoelectronics/inverters/.

В рамках этой статьи рассматриваются технические, эксплуатационные и проектные аспекты, которые необходимо учитывать при интеграции инверторов в промышленные электросети. Акцент сделан на объективных параметрах: форме выходного сигнала, коэффициенте мощности, КПД, устойчивости к перегрузкам, системе охлаждения и совместимости с другими элементами энергосистемы. Цель — дать руководителю, инженеру или проектировщику четкие ориентиры для принятия обоснованных решений без маркетинговых упрощений и технических заблуждений.

Инверторы питания — это электронные устройства, преобразующие постоянный ток в переменный с заданными параметрами напряжения и частоты. В условиях промышленных предприятий они играют ключевую роль в обеспечении бесперебойного электроснабжения критически важного оборудования. Многие производственные процессы, особенно в химической, металлургической, нефтегазовой отраслях и на объектах жизнеобеспечения, требуют стабильного и высококачественного электропитания. При отключении основного источника энергии или колебаниях в сети именно инверторы позволяют сохранить работоспособность систем автоматики, контроля, вентиляции, пожарной сигнализации и других элементов, от которых зависит безопасность и непрерывность производства.

На промышленных объектах инверторы чаще всего встраиваются в состав источников бесперебойного питания (ИБП) или используются в автономных энергосистемах, включая солнечные электростанции и резервные аккумуляторные установки. Они обеспечивают плавный переход на резервное питание без разрыва электроснабжения — что особенно важно для оборудования, чувствительного к скачкам напряжения или кратковременным прерываниям. Современные инверторы позволяют точно контролировать форму выходного напряжения, поддерживая синусоидальную кривую, близкую к идеальному сетевому току, что снижает риск повреждения чувствительной электроники.

Экспертный инсайт: При выборе инвертора питания для промышленного оборудования обращайте внимание не только на выходные параметры, но и на скорость переключения при аварийном отключении — задержка даже в доли секунды может привести к сбоям в работе чувствительных систем.

Основные функции инверторов на производстве

Инверторы решают несколько стратегических задач в инфраструктуре промышленных электросетей. Ниже перечислены ключевые направления их применения:

• Обеспечение бесперебойного питания при аварийных отключениях или перегрузках в центральной сети.
• Стабилизация напряжения и частоты для защиты чувствительного оборудования, включая станки с ЧПУ, серверные и системы управления технологическими процессами.
• Интеграция с возобновляемыми источниками энергии, такими как солнечные панели, для снижения зависимости от внешних поставок электроэнергии.
• Работа в составе аварийных систем — освещения, вентиляции, пожаротушения, эвакуации, где перебои в питании могут привести к катастрофическим последствиям.
• Поддержка плавного пуска двигателей и других мощных нагрузок, что снижает пусковые токи и предотвращает перегрузки в распределительных сетях.

Выбор инвертора на промышленном объекте — это не просто техническое решение, а часть стратегии энергетической устойчивости. От его характеристик зависит, насколько быстро система отреагирует на сбой, как долго продержится резервное питание и будет ли оно соответствовать требованиям нагрузки. При проектировании электросетей важно учитывать не только мощность инвертора, но и его КПД, тип выходного сигнала (чистый или модифицированный синус), время переключения и возможность масштабирования. Неправильно подобранный инвертор может стать узким местом в системе, сводя на нет все усилия по повышению надежности энергоснабжения.

Стабильность электросети на промышленном предприятии напрямую зависит от качества преобразования энергии, и инверторы играют в этом процессе ключевую роль. Они не просто преобразуют постоянный ток в переменный — они обеспечивают синхронизацию с сетью, подавление гармоник, компенсацию реактивной мощности и устойчивость к колебаниям напряжения. Неправильно подобранный инвертор может стать источником перегрузок, искажений синусоиды и даже выхода из строя чувствительного оборудования. Поэтому выбор должен основываться не на цене или бренде, а на технических характеристиках, соответствующих реальным условиям эксплуатации и нагрузочному профилю предприятия.

Мощность и динамические характеристики

Одно из главных требований — соответствие номинальной и пиковой мощности инвертора реальным нагрузкам. Многие промышленные устройства, особенно с электродвигателями, создают кратковременные пусковые токи, превышающие номинал в 3–7 раз. Инвертор должен выдерживать такие пики без перегрузки или отключения. Также важно учитывать коэффициент мощности (cos φ) и возможность работы при пониженном или повышенном входном напряжении.

Экспертный инсайт: При выборе инвертора для промышленной сети обращайте внимание не только на мощность, но и на способность устройства компенсировать реактивную мощность и подавлять высшие гармоники — это критически важно для стабильной работы оборудования и соответствия требованиям электросетей.

• Номинальная мощность должна покрывать 110–120% от максимальной расчетной нагрузки
• Пиковая перегрузочная способность — не менее 150% в течение 10–15 секунд
• Диапазон входного напряжения — широкий, особенно при использовании в сетях с нестабильным питанием
• Быстрое время реакции на изменения нагрузки — менее 20 мс

Тип выходного сигнала и качество электроэнергии

Инверторы с чистой синусоидой незаменимы для оборудования, чувствительного к форме сигнала: станков с ЧПУ, серверов, лабораторных приборов. Модифицированная синусоида может вызывать перегрев, шум и сбои в работе. Также критичен уровень общих гармонических искажений (THD). Для промышленных сетей он должен быть ниже 3%, особенно при подключении к общей энергосистеме или работе параллельно с генераторами.

Надежность и условия эксплуатации

Промышленные инверторы работают в агрессивных условиях: перепады температур, вибрации, пыль, влажность. Поэтому корпус должен соответствовать степени защиты не ниже IP65, а охлаждение — быть эффективным при температурах до +50 °C. Важна и защита от коротких замыканий, перегрева, перенапряжений и грозовых разрядов. Лучшие решения имеют встроенную систему самодиагностики и возможность удалённого мониторинга.

• Рабочий температурный диапазон — от –25 °C до +50 °C
• Степень защиты — IP65 и выше для внешнего размещения
• Наличие защиты по входу и выходу: от перенапряжений, КЗ, перегрузок
• Поддержка протоколов связи (Modbus, CANopen, Ethernet) для интеграции в АСУ ТП

Интеграция в энергосистему предприятия

Современные инверторы — не автономные устройства, а элемент единой энергосистемы. Они должны поддерживать параллельную работу с сетью, генераторами и другими инверторами, включая функции islanding protection и синхронизации по частоте и фазе. Для предприятий с собственными источниками энергии (солнечные, ветровые, дизельные) важна возможность работы в гибридном режиме с автоматическим переключением и управлением зарядом аккумуляторов.

Типы инверторов: сравнение характеристик и областей применения

Выбор инвертора — не просто техническое решение, а стратегический этап проектирования энергосистемы предприятия. От этого зависит стабильность питания, совместимость с нагрузкой, устойчивость к перегрузкам и срок окупаемости системы. В промышленной среде используются три основных типа инверторов: с чистой синусоидой, модифицированной синусоидой и резонансные (высокочастотные). Каждый из них имеет свои сильные и слабые стороны, определяемые принципом работы, формой выходного сигнала и схемотехникой.

Инверторы с чистой синусоидой обеспечивают выходное напряжение, идентичное по форме сетевому. Это делает их совместимыми с чувствительным оборудованием: серверами, медицинской техникой, станками с ЧПУ и системами автоматики. Они практически не вызывают помех, не перегревают трансформаторы и двигатели, что критично для длительной эксплуатации. Однако стоимость таких устройств выше, а КПД может быть ниже на 3–5% по сравнению с альтернативами.

Экспертный инсайт: Для промышленного оборудования с чувствительной электроникой, такими как станки с ЧПУ или системы автоматизации, выбирайте инверторы с чистой синусоидой — они обеспечивают стабильное напряжение и минимизируют риск повреждения техники, несмотря на более высокую стоимость.

Модифицированный синус — компромисс между стоимостью и производительностью. Выходной сигнал представляет собой аппроксимированный прямоугольный импульс, близкий к синусоиде. Подходит для резистивных и индуктивных нагрузок: освещения, обогревателей, простых двигателей. Но может вызывать шум в аудиосистемах, перегрев трансформаторов и сбои в работе импульсных блоков питания. Такие инверторы редко применяются на производстве, чаще — в резервных системах небольших объектов.

Ключевые типы инверторов и их применение

Для систем бесперебойного питания и автономных сетей выбор зависит от характера нагрузки, требований к качеству энергии и условий эксплуатации. Ниже — основные категории устройств и их типичные сценарии использования.

• Инверторы с чистой синусоидой — стандарт для промышленных и критически важных объектов. Применяются в ЦОД, производственных линиях, системах управления. Обеспечивают полную электромагнитную совместимость и минимальные потери в нагрузке.
• Инверторы с модифицированной синусоидой — экономичное решение для временного резервного питания. Подходят для освещения, насосов, бытовой техники. Не рекомендуются для оборудования с электронным управлением.
• Резонансные (высокочастотные) инверторы — используются в компактных ИБП и гибридных системах. Отличаются высоким КПД и малыми габаритами, но менее устойчивы к пусковым токам. Требуют дополнительной фильтрации при подключении к чувствительной аппаратуре.
• Гибридные инверторы — интегрируют функции инвертора, зарядного устройства и контроллера солнечных панелей. Оптимальны для предприятий с комбинированным энергоснабжением: сеть + солнечные станции + аккумуляторы.

При выборе необходимо учитывать не только форму сигнала, но и такие параметры, как перегрузочная способность, скорость реакции на обрыв сети, диапазон входных напряжений и уровень электромагнитных помех. Например, инверторы с двойным преобразованием (online UPS) обеспечивают наилучшую защиту, но потребляют больше энергии в режиме ожидания. В то время как линейно-интерактивные модели эффективнее в условиях стабильного напряжения, но медленнее реагируют на скачки.

Для промышленных предприятий с переменной нагрузкой предпочтительны инверторы с широким диапазоном регулирования и возможностью параллельного подключения. Это позволяет наращивать мощность без замены оборудования и обеспечивает отказоустойчивость. Также важно учитывать условия эксплуатации: влажность, запыленность, температурный режим. Некоторые модели требуют установки в климатизируемых помещениях, другие — защищены по IP65 и подходят для уличного размещения.

Интеграция инверторов в дейтвующую энергосистему предприятия — не просто установка оборудования, а комплексная инженерная задача, требующая учёта электрических, динамических и эксплуатационных параметров всей сети. Многие компании подходят к модернизации упрощённо, считая, что замена или добавление инвертора решит проблемы с качеством питания. На практике игнорирование особенностей синхронизации, реактивной мощности и гармоник приводит к перегрузкам, ложным срабатываниям защит и даже выходу из строя чувствительного оборудования. Ключевой ошибкой является отсутствие предварительного энергоаудита, без которого невозможно оценить допустимую нагрузку на шины, уровень искажений напряжения и устойчивость системы при переходных процессах.

Особое внимание необходимо уделить совместимости инвертора с существующими источниками — синхронными генераторами, трансформаторами и системами резервного питания. Современные инверторы работают на высоких частотах широтно-импульсной модуляции, что может вызывать резонансные явления в цепях с ёмкостной или индуктивной нагрузкой. Кроме того, при подключении к слабой сети — например, в условиях удалённых производств с протяжёнными линиями электропередач — высок риск нестабильной работы инвертора из-за недостаточного эквивалентного сопротивления системы. Это требует тщательного моделирования режимов в программных комплексах, таких как ETAP, PowerFactory или MATLAB Simulink.

Экспертный инсайт: Перед интеграцией инверторов обязательно проведите анализ электрической сети — игнорирование синхронизации, реактивной мощности и гармоник может вызвать перегрузки, сбои в работе защит и повреждение оборудования.

Основные технические требования к интеграции

Для безопасного и эффективного подключения инверторов необходимо соблюдать ряд критических условий. Ниже перечислены ключевые параметры, на которые нельзя закрывать глаза при проектировании.

• Соответствие инвертора по напряжению и частоте сети — отклонения сверх допустимых пределов (обычно ±10% по напряжению, ±0.5 Гц по частоте) делают синхронизацию невозможной.
• Наличие функции anti-islanding (защита от работы в «островном» режиме) — обязательное требование для предотвращения опасных ситуаций при отключении внешнего питания.
• Поддержка режимов регулирования реактивной мощности (Q/U или Q/P) — особенно важно при интеграции в сети с низким коэффициентом мощности.
• Совместимость с системой управления энергоснабжением (SCADA или АСУ ТП) — инвертор должен передавать данные о состоянии, авариях и нагрузке.
• Наличие фильтров гармоник или LCL-фильтров — особенно актуально при подключении к сетям с чувствительным оборудованием (КИПиА, ЧРП, серверные).

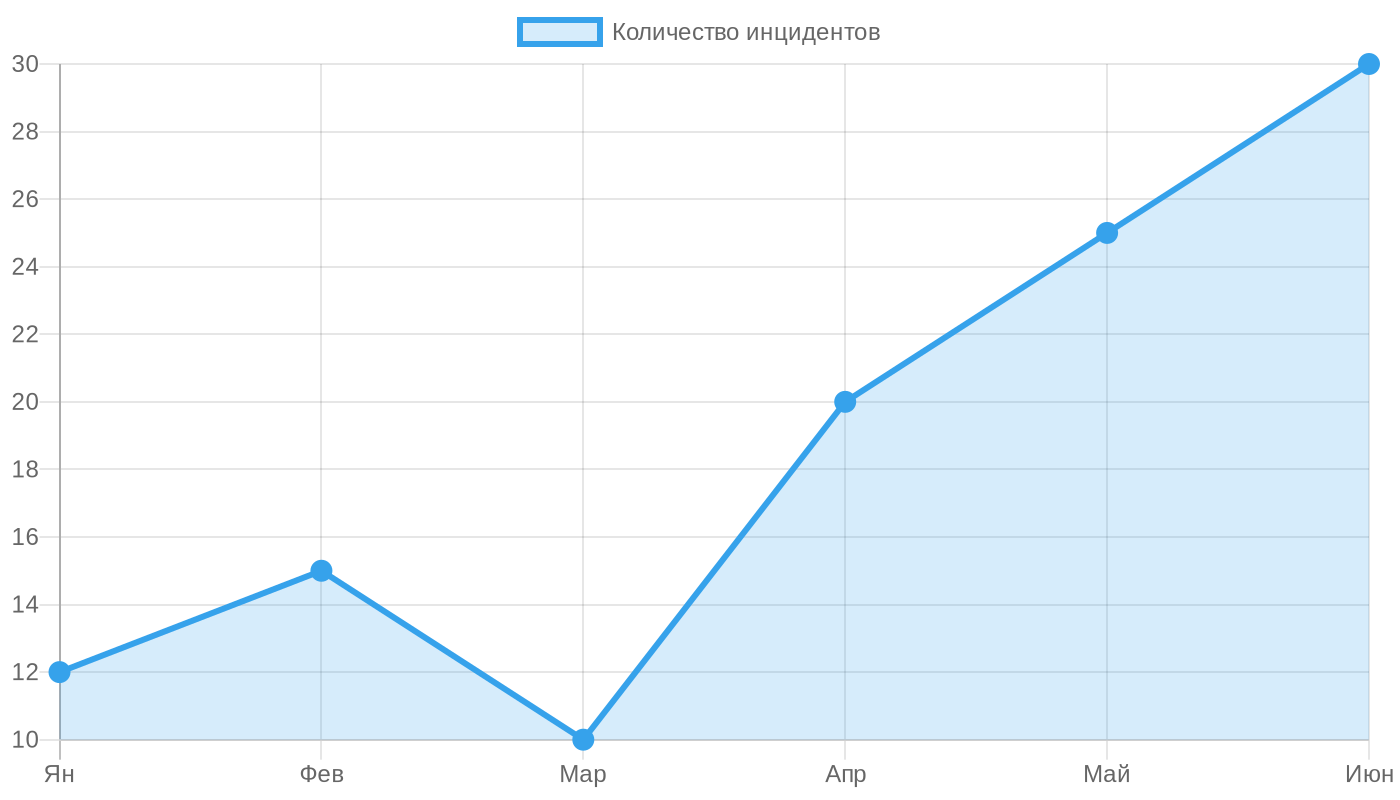

Типичные ошибки при внедрении

Даже при наличии качественного оборудования сбои возникают из-за нарушений в процессе монтажа и настройки. Эти ошибки часто ускользают от внимания, но впоследствии становятся причиной простоев и аварий.

• Подключение инвертора без учёта топологии сети — например, параллельная работа с генератором без согласования характеристик регулирования частоты.
• Использование кабелей недостаточного сечения или без экранирования — приводит к потерям и наводкам на слаботочные цепи.
• Отсутствие гальванической развязки при подключении к разным источникам — риск циркулирующих токов и повреждения полупроводниковых ключей.
• Неправильная настройка защиты по перенапряжению и перегрузке — ложные отключения или, наоборот, пропуск аварийной ситуации.
• Игнорирование требований к заземлению — особенно критично для инверторов с трансформатором и без него (трансформаторные и бестрансформаторные схемы).

Успешная интеграция возможна только при комплексном подходе: от анализа режимов до тестирования в реальных условиях. Пренебрежение даже одним из этих аспектов ставит под угрозу надёжность всей энергосистемы предприятия.

Проектирование электросети для промышленного предприятия — это не просто решение текущих задач энергоснабжения, а стратегическая подготовка к будущему. Многие компании сталкиваются с проблемой, когда рост нагрузки или расширение производственных мощностей требует полной переделки инфраструктуры. Это не только увеличивает затраты, но и создает риски простоев. Заложенные на этапе проектирования резервирование и масштабируемость позволяют избежать таких сценариев, обеспечивая гибкость и устойчивость системы в долгосрочной перспективе.

Резервирование: не роскошь, а необходимость

Наличие резервных цепей и дублированного оборудования — один из ключевых принципов надежной электросети. Особенно это актуально для предприятий с непрерывным циклом работы. Резервирование может быть полным (N+1, N+2) или частичным, в зависимости от критичности нагрузки. Инверторы питания, встраиваемые в систему бесперебойного питания, должны быть частью резервной архитектуры. Это означает, что при выходе одного из них из строя остальные берут на себя нагрузку без потери питания. Такой подход исключает единую точку отказа и повышает общую отказоустойчивость.

Экспертный инсайт: На этапе проектирования электросети обязательно закладывайте резерв мощности и возможность масштабирования — это снизит затраты на модернизацию и предотвратит простои при росте нагрузки.

Масштабируемость: как расти без переделок

Сетевая инфраструктура должна позволять наращивать мощность без кардинальных изменений в топологии. Это особенно важно, когда предприятие планирует внедрение новых линий, автоматизацию или переход на энергоемкие технологии. При выборе инверторов питания предпочтение стоит отдавать модульным решениям. Они позволяют добавлять блоки по мере роста нагрузки, не прерывая работу системы. Модульность снижает капитальные затраты на старте и дает возможность плавного масштабирования.

При проектировании также важно учитывать не только текущую, но и прогнозируемую нагрузку на ближайшие 5–10 лет. Это включает не только рост производственных мощностей, но и возможное увеличение числа потребителей, связанных с цифровизацией — серверные, системы мониторинга, IoT-устройства. Правильно подобранные инверторы с запасом по мощности и интерфейсам подключения обеспечивают такую гибкость.

Ключевые факторы при проектировании с учетом роста

Чтобы электросеть оставалась эффективной в условиях роста, нужно учитывать несколько технических и организационных аспектов. Ниже перечислены основные из них:

• Модульная архитектура инверторов — возможность наращивания мощности без замены всего блока.
• Поддержка параллельной работы инверторов — обеспечивает баланс нагрузки и резервирование.
• Наличие свободных коммутационных точек в распределительных щитах — для подключения новых линий.
• Запас по сечению кабелей и пропускной способности шин — минимизирует потребность в замене кабельной инфраструктуры.
• Гибкая система мониторинга и управления — позволяет отслеживать нагрузку и прогнозировать потребность в модернизации.

Инвестиции в избыточность и масштабируемость на этапе проектирования окупаются многократно. Они снижают риски простоев, упрощают модернизацию и позволяют реагировать на изменения без остановки производства. Современные инверторы питания, спроектированные с учетом этих принципов, становятся не просто элементом электроснабжения, а стратегическим активом предприятия.

Часто задаваемые вопросы

Об авторе

Андрей Козлов — ведущий инженер-энергетик

Андрей Козлов более 14 лет специализируется на проектировании и модернизации электросетей для промышленных предприятий. За это время он реализовал более 60 проектов по организации бесперебойного электропитания на объектах в энергетике, машиностроении и логистике. Его экспертиза включает подбор и интеграцию инверторов питания с учетом нагрузки, условий эксплуатации и требований к резервированию. Андрей участвовал в разработке технических решений для предприятий с критической зависимостью от стабильности энергоснабжения, включая производственные комплексы класса «умная фабрика».

• Кандидат технических наук, член Национального союза энергетиков
• Лауреат премии «Энергоэффективность-2021» за внедрение интеллектуальных систем питания
• Автор 18 публикаций по надежности электросетей и автономному энергоснабжению

Заключение

Проектирование надежных электросетей для предприятий — это не просто техническая задача, а стратегическое решение, напрямую влияющее на стабильность, безопасность и рентабельность бизнеса. Инверторы питания, как ключевой элемент автономного и резервного электроснабжения, требуют глубокой проработки: от точного расчета нагрузки до выбора типа, топологии и степени защиты. Мы разобрали, почему дешевые решения в долгосрочной перспективе обходятся дороже, как формы выходного сигнала влияют на оборудование, и почему совместимость с аккумуляторами и солнечными системами — не опция, а необходимость. Надежность — это не случайность, а результат правильного подхода к выбору и интеграции оборудования.

• Оцените реальную нагрузку: учитывайте пусковые токи, резерв мощности и динамику потребления по часам.
• Выбирайте инверторы с чистой синусоидой, особенно для оборудования с чувствительной электроникой — серверов, медицинских приборов, станков с ЧПУ.
• Проверяйте совместимость с существующими АКБ и источниками энергии, особенно при интеграции с солнечными панелями.
• Уделяйте внимание защите: термозащита, защита от перегрузки, короткого замыкания и перенапряжения — базовые требования к любому инвертору.
• Отдавайте предпочтение решениям с гальванической развязкой, если используется заземление или требуется повышенная безопасность.
• Запланируйте техническое сопровождение: регулярная диагностика и профилактика — залог бесперебойной работы на годы вперёд.

Не рискуйте стабильностью своего производства ради краткосрочной экономии. Инвестиции в качественные инверторы и правильно спроектированную систему электроснабжения — это инвестиции в непрерывность бизнеса, безопасность персонала и защиту дорогостоящего оборудования. Начните с аудита текущей инфраструктуры, привлеките специалистов по энергообеспечению и разработайте план перехода на надёжное, масштабируемое решение. Будущее вашей энергосистемы начинается сегодня — проектируйте с умом, выбирайте проверенные технологии и обеспечьте своему предприятию стабильность, на которую можно положиться в любой ситуации.
